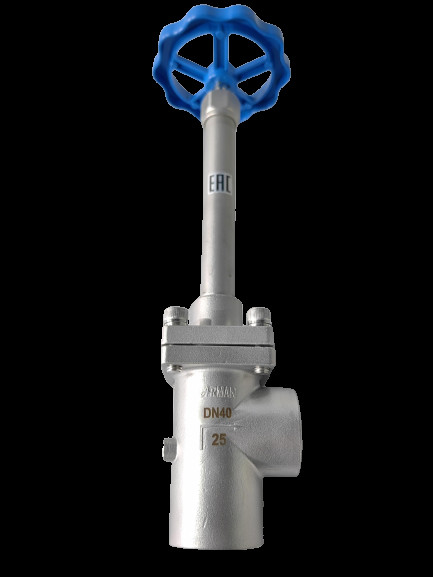

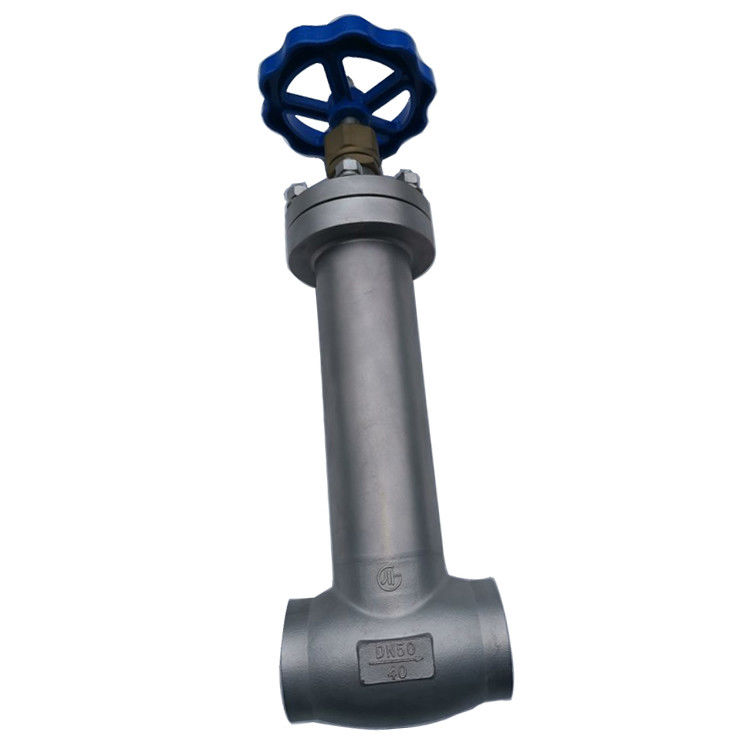

Paslanmaz Çelik 304 / 316 Düşük Sıcaklıklı PCTFE Disk Dükkanı Kriyojenik Küre Valfi -196~+80°C

Paslanmaz Çelik 304 / 316 Düşük Sıcaklıklı PCTFE Disk Dükkanı Kriyojenik Küre Valfı

Tanıtım

Valf flap'ın bu hareket biçimine göre, valf koltuğu girişinin değişimi, valf flap'ın yürüyüşüne doğrudan orantılıdır.Küre valfinin valf sapı ekseni, valf koltuğunun mühürleme yüzeyine diktir.Valf sapının açılış veya kapanış vuruşu nispeten kısa ve çok güvenilir bir kesme etkisine sahiptir, bu yüzden bu valf kesme veya ayarlama ve boğma için bir ortam olarak çok uygundur.Bir kez küre valfinin valf flap açık durumda, valf koltuğu ve valf klavyenin mühürleme yüzeyi arasında artık temas yoktur ve çok güvenilir bir kesme eylemine sahiptir.Bu valf kesme veya ayarlama için bir ortam olarak çok uygundur Akış kullanımı. Kapalı valf açık durumda olduğunda, koltuğu ve diski mühürleme yüzeyi arasında temas yoktur, bu nedenle mühürleme yüzeyi daha az mekanik olarak yıpranır,çünkü küre valfinin çoğu koltuğu ve klavye tamir veya değiştirmek için daha kolaydır elemanı mühürlerken boru hattından tüm valfi çıkarmak gerekli değildir, bu, valf ve boru hattının birbirine kaynaklandığı durum için çok uygundur.Bu yüzden kapanma valfinin akış direnci diğer valflerden daha yüksektir..

Kriyojenik Küre Valf Girişi

Düşük sıcaklıklı küre valfinin tutma noktası:

(1) Yapısı, kapı valfinden daha basittir ve üretimi ve bakımı daha uygundur.

(2) Döşeme yüzeyi kolayca yıpranmaz ve çizilmez ve döşeme iyi yapılır.Açılış ve kapanışta, valf flap ve valf gövdesinin mühürleme yüzeyi arasında göreceli bir kayma yoktur., bu yüzden aşınma ve çizik ciddi değildir, mühürleme performansı iyidir ve hizmet ömrü uzundur.

(3) Açılır ve kapanırken, flap yolculuğu küçüktür, bu nedenle kapatma valfinin yüksekliği kapı valfinden daha küçüktür, ancak yapı uzunluğu kapı valfinden daha uzundur.

(4) Açma ve kapanma torkları büyüktür, açma ve kapanma daha zahmetlidir ve açma ve kapanma süresi temeldir.

(5) Sıvı direnci büyüktür, çünkü valf gövdesindeki orta kanal eğiktir, sıvı direnci büyüktür ve güç tüketimi büyüktür.

(6) Ortam akış yönü: PN≤16MPa nominal basınçta, genellikle eş akım akışı kullanılır ve ortam, valf flap'ın altından yukarı doğru akar; PN≥20MPa nominal basınçta,Genellikle ters akışı kullanın., ve ortam valf flap aşağı doğru akıyor. Sıfırlama kapasitesini artırmak için. Kullanım sırasında, kapatma valf ortamı sadece bir yönde akıyor ve akış yönü değiştirilemiyor.

Kriyojenik Küre Valfi için Malzemelerin Seçimi

1Kriyojenik vananın ana malzemesi

1 Ana malzemelerin seçilmesinde dikkate alınması gereken faktörler

Metalojik açıdan bakıldığında, yüz merkezli kübik ızgara, bakır, alüminyum vb.Genel çelik malzemeler düşük sıcaklıklarda kırılganlık gösterecektir.Ev malzemesi seçerken, öncelikle düşük sıcaklıklarda çalışmaya uygun malzemeyi seçin.Alüminyum düşük sıcaklıklarda düşük sıcaklıkta kırılganlık göstermez, ancak alüminyum ve alüminyum alaşımlarının düşük sertliği nedeniyle, alüminyum mühürleme yüzeylerinin aşınma direnci ve çizik direnci düşüktür.Bu nedenle düşük sıcaklıklı vanların kullanımı bazı kısıtlamalara sahiptir., sadece düşük basınçta ve küçük çaplı valflerde kullanılır.

Düşük sıcaklıkta çalışan malzeme, esas olarak soğuk çarpma dayanıklılığını sağlamak için düşük sıcaklık performansını sağlamalıdır.Valf döşeme, kırılmayı önlemek için yeterli soğuk çarpma dayanıklılığına sahip olması için uygun şekilde seçilmelidir.C ve cr alaşımlı çelik, -20°C'nin altındayken çarpma dayanıklılığını hızla kaybeder, bu nedenle çalışma sıcaklığı sırasıyla -30°C ve -50°C ile sınırlıdır.5 -100 °C'de kullanılabilirNikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel, nikel,

Buna ek olarak, düşük sıcaklıklı valfler için malzemelerin seçilmesi için aşağıdaki faktörler de dikkate alınmalıdır:2 metal malzemelerin düşük sıcaklıklarda çalışma koşullarını korumak için gerektirdiği mekanik özelliklerÖzellikle darbe sertliği, göreceli uzatma ve doku istikrarı; 3 Düşük sıcaklık ve yağsız yağlama durumunda iyi aşınma direnci vardır; 4 iyi korozyon direnci vardır;5 kaynak bağlantısı kullanılırken, malzemenin kaynak özellikleri de dikkate alınmalıdır.

2 Valf gövdesinin, kapotunun, valf koltuğunun ve diskin (kapak) malzemelerinin seçimi.Ferrit çelik -100°C'den yüksek bir sıcaklıkta kullanılır.Sıcaklık -100°C'den daha düşük ise austenit çelik kullanılır; düşük basınçlı ve küçük kalibreli valfler bakır ve alüminyumdan yapılabilir.Tasarım sırasında düşük çalışma sıcaklığına göre uygun malzemeleri seçin.

3 Valf sapı ve bağlayıcı malzemesinin seçimi

Sıcaklık -100 °C'den yüksek olduğunda, valf sapı ve vida malzemeleri ni, cr-mo vb. gibi alaşımlı çelikten yapılır.germe dayanıklılığı iyileştirilir ve iplik ısırığı önlenir-100°C'den daha düşük bir sıcaklıkta, asit dayanıklı austenitik paslanmaz çelikten yapılır.18-8 asit dirençli çelik düşük sertliği valf sapı ve ambalaj birbirini çizmek neden olacaktırBu nedenle, valf sapının yüzeyi sert krom ile kaplanmış olmalıdır (kaplama kalınlığı 0.04-0.06mm),veya nitrize edilmiş ve yüzey sertliğini artırmak için nikel-fosforla kaplanmıştırFırça ve bultun ısırılmasını önlemek için, fırça genellikle mo çelik veya ni çelikten yapılır ve ipliğin yüzeyi molibden disülfürü ile kaplanır.
